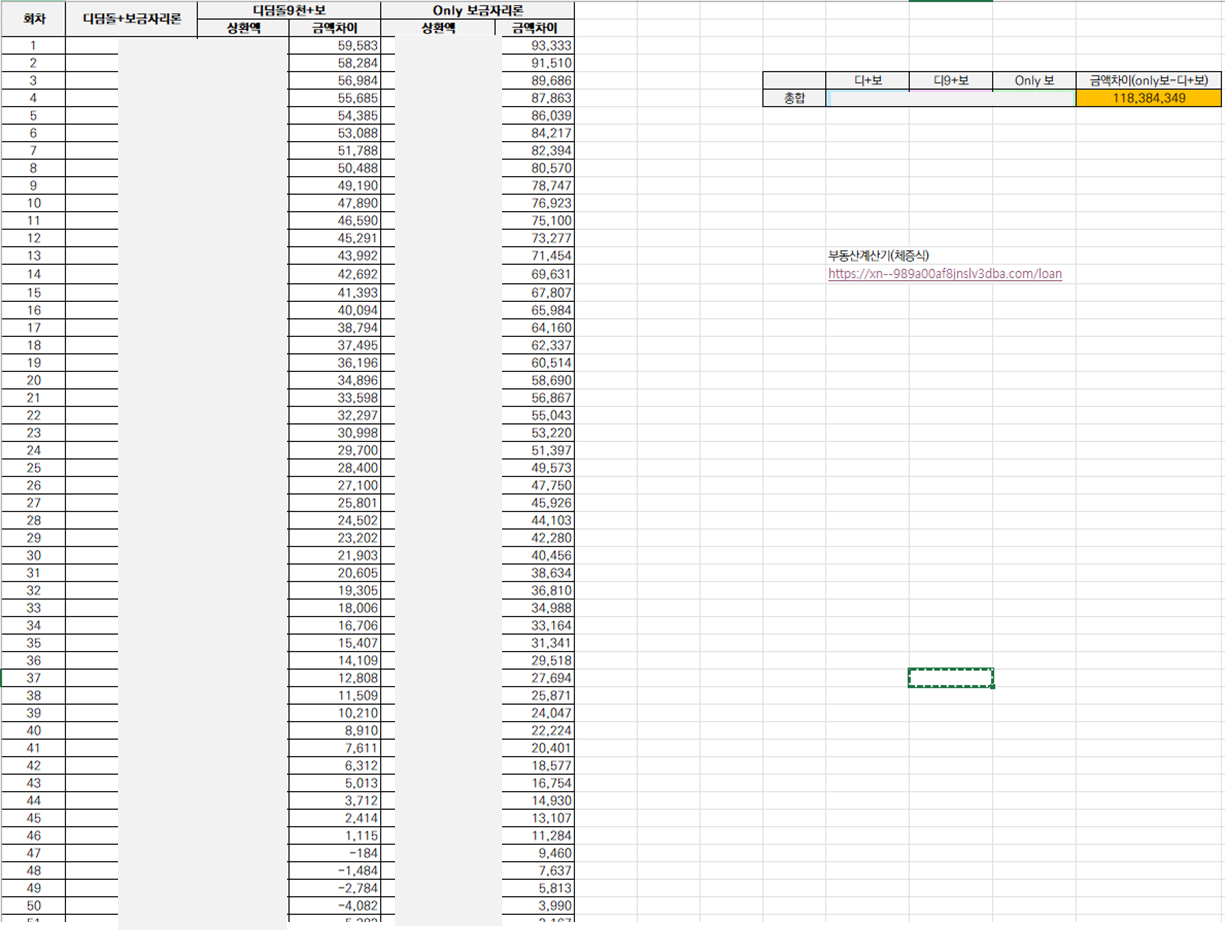

그래서 매월 지출이 얼마정도일지 엑셀로 비교해봤어요.



저 같은 경우에는 지방이라 디딤돌 우대금리가 적용되면 보금자리론 금리와 0.35% 정도 차이가 나는데요,

하지만 생각보다  "디딤돌30년 상환+나머지 일부액 보금자리론 40년 상환"과 "Only 보금자리론 40년상환" 금액차가 크지 않았고, 오히려 시간이 갈수록 디딤돌일때 상환부담이 커지는게 눈에 띄었습니다.

대신, 보금자리론만 했을때 전체 지급 금액이 거의 1억 더 된다는 단점도 있었구요.





부동산계산기 바로가기(체증식)





결론적으로,

저는 금리는 다소 낮지만 고정금리를 유지하는 5년 이후의 상황이 두렵(?)기도했고 30년까지밖에 안되는 디딤돌 보다는,

40년에 완전 고정금리가 가능한 보금자리론으로 가기로 했습니다.





(혹시 둘다 생각하시는 분들은 신청 순서와 기간가 중요합니다! 자세한 내용은 디딤돌vs보금자리론 글을 참조해주세요)



디딤돌대출 vs 보금자리론, 어떤 걸 선택해야 할까?

내 집 마련을 앞두고 “디딤돌대출이 좋을까, 보금자리론이 좋을까” 고민하시는 분들 많죠.저도 내년 2월 신규분양 아파트 입주를 앞두고 디딤돌대출과 보금자리론 중 어떤게 유리할지 많이

jacey312.tistory.com

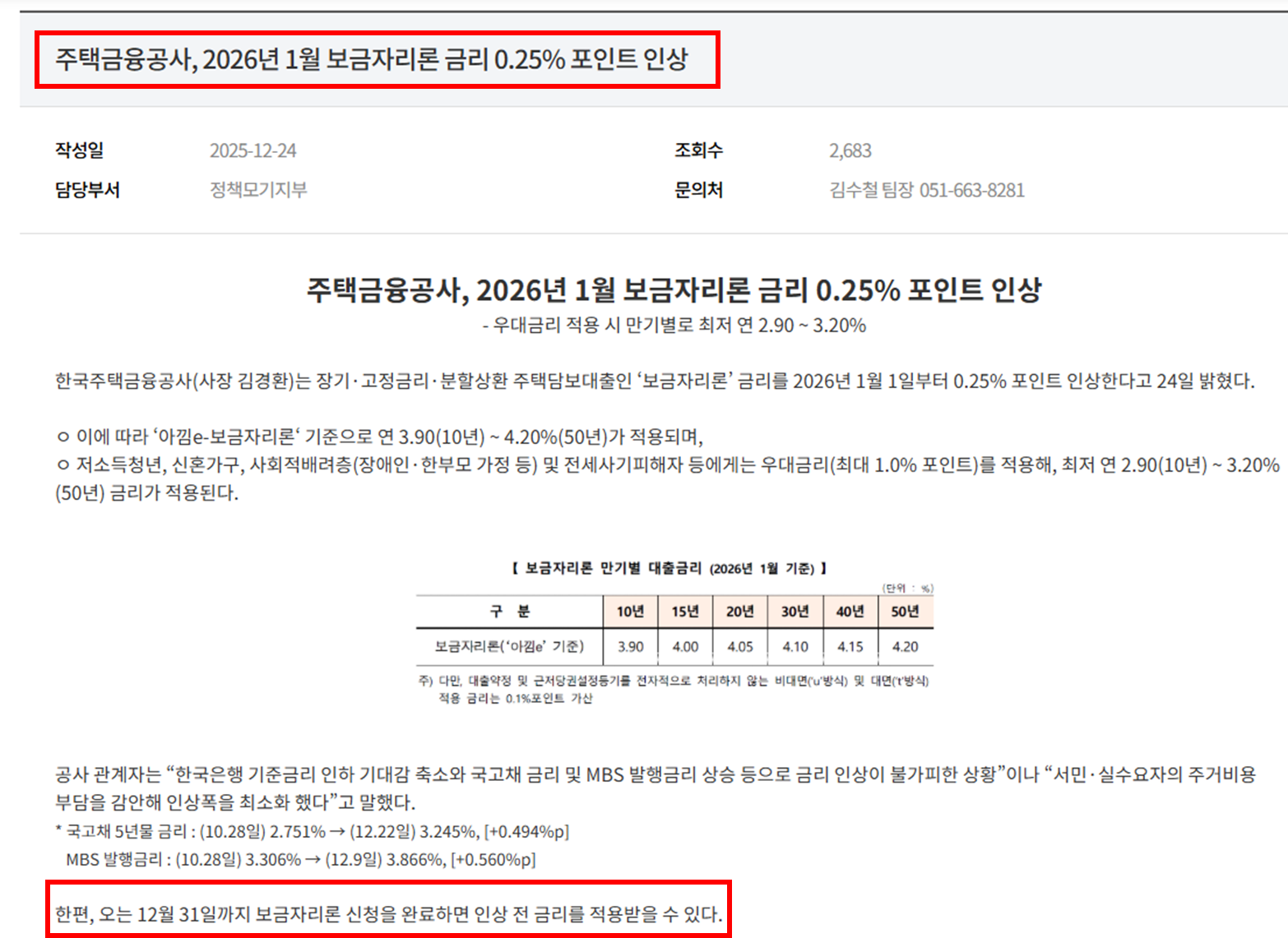

2. 보금자리론 신청 - 2026년부터 0.25p 금리인상 비상!!!

아파트 입주가 3~4월이었기에  1월 사전점검하면서 은행상담 받고 신청하면 되겠지~~ 하며 마음놓고 있던 연말,



두둥.....!







비상이 걸렸습니다.

0.25p가 별거 아니라면 아닐수 있겠지만 크다면 큰 금리였거든요....



하지만 저희 아파트는 아직 집단대출 후취담보 은행이 선정되지 않았고, 2월초는 가야 선정될거라는 입예협의 통보에 고민이 많이 됐습니다.

원칙적으로 신축 아파트는 후취담보대출 승인 후에 대출신청이 가능한데 저희 아파트는 아직 사전점검도 하지 않았기 때문에 2025년 12월 안에 대출신청이 안되는 거라는 겁니다.





1️⃣ 2025년 말 온라인 신청 (D-90)

그래도 실낱같은 희망을 품고 알아본 결과,

보금자리론은 신청 후 취소를 한다고 해도 불이익 없이 다시 대출신청이 가능하고, 신청 후 은행지점 변경이 가능하다는 것이었습니다.



그래서 저는 일단 대출신청을 해놓은 뒤에 우리 아파트 후취담보대출이 승인되면 주소/은행지점 등 대출정보 변경해서 인상 전 금리로 대출실행을 받는 것을 목표로 금리 인상 전에 대출신청을 우선 시도해보았습니다.





주택금융공사 어플을 다운받아서 [아낌 e-보금자리론] 신청을 진행(홈페이지에서도 가능)했고,



[대출실행일]은 신청일로부터 90일이 경과하면 대출실행이 불가능하다고 해서 3월 말로 설정하고,

[아파트 주소]랑 [은행지점]은 일단 아파트랑 가장 가까운 곳으로 대략적으로 설정했습니다.




2️⃣ 2주 뒤 서류 보완 요청 (D-75)

접수하고 2주정도 지나니 지역 담당 센터에서 드디어...! 연락이 왔습니다.

담당자는 서류 중에 분양계약서 중 권리의무승계내역서도 같이 보이게 다시 제출해달라고 했어요(저는 도장찍은 장만 스캔했더라는..)

분양계약서 업로드 스캔하실때 꼭 권리의무승계내역서도 같이 업로드 하세요ㅎ



이렇게 담당자가 하라는대로 어플로 추가 서류를 제출하고 또 기다림의 시간을 보냈습니다...


3️⃣2026년 1월 서류 승인 (D-60)

그러고 2주 정도 지날무렵.

담당은행 지점은 아니고, 고객센터 대출전문상담 번호로 드디어...! 연락이 왔습니다.

통화하면서 대출실행 일정이랑 금액을 재차 확인하시는데, 저는 이때 실행일정을 조금 앞당겼답니다!

(일정 조정은 신청일 후 최대 90일 안에서 어느 정도 유연하게 조정이 가능한것 같았습니다)



상담 완료 후에는 이런 문자가 날라왔습니다.







어플로 추가 서류를 제출하고 일주일 정도 후에 들어가보니 "결재완료" 상태로 변경되어 있었습니다.




3️⃣ 2026년 2월 대출약정 진행 (D-30)

2월이 되니 저희 아파트 후취담보은행들도 정해지고, 다행히 제가 선택한 주거래 은행이 저희 아파트 보금자리론을 취급하는 은행에 포함되어 저는 은행을 변경할 필요없이 연락을 기다리고 있었는데요!

(다른 분들 중에는 주거래 은행이 보금자리론을 취급하지 않아 중간에 은행을 변경하는 사례도 있었음;;)



딱 대출 실행일 한 달 전 날짜가 되니 또 다시 은행의 고객센터 대출전문상담 번호로 전화가 왔습니다.

제가 선택한 은행 지점은 저희 동 담당이 아니라고 하더라구요!(지점마다 동을 분담하고 계신듯).

그래서 은행 지점을 어플로 변경해서 재심사를 신청하라고 알려주시고... 이것저것 하라는대로 따라 했던것 같습니다.



그 날 오후가 되니, 제가 지정한 은행 지점의 담당자 번호로 연락이 왔고,

상담 날짜를 정하고 그때 가져와야할 필요한 서류들을 문자로 안내해주셨어요!



필요한 서류에는

인감증명서, 초본, 등본상세, 가족관계증명서 상세, 건강보험자격득실확인서, 신분증, 인감도장, 분양계약서 원본 옵션 포함, 정부인지세 납부영수증, 배우자 신분증이 있었답니다... 전 증명서들은 다 2부씩 준비해갔어요!




4️⃣ 2026년 2월 말 대출상담 (D-20)

예약한 상담 날짜가 되어 은행 지점 담당자를 찾아갔고, 친절히 서류 확인해주시고 저희가 여쭤보는 내용들도 답해주셨어요!

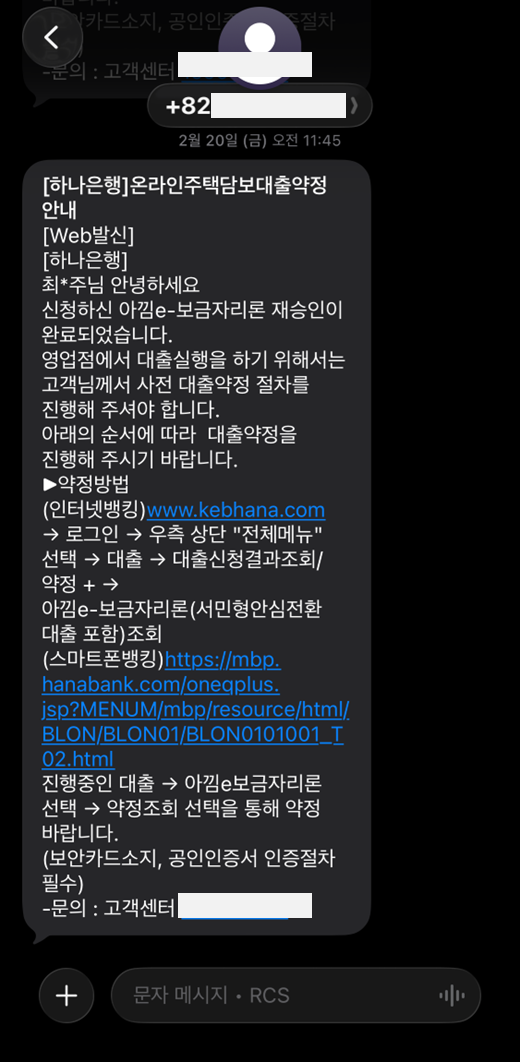

상담하면서 뭘 뚝딱뚝딱 하시더니 승인이 완료됐다고 대출약정을 하라는 문자가 날라왔고 담당자님이 하라는대로 했었는데요,

저는 뭐가 잘못됐었는지 두 번 했었네요ㅋㅋ 다 하라는대로 하면 됩니다!





약정 완료 후에는, 대출 실행일에 어떻게 진행될지 설명해주셨어요.

실행일에는 정신 없고 바쁘니 굳이 은행에 방문안하고 문자랑 팩스로 필요한 서류를 주고 받으면 대출이 실행될거라고 하셨고,

중도금 대출 이장랑 잔금, 옵션 잔금, 인지세+송금비용 등을 모두 고려한 총 금액과 대출을 제외하고 제가 준비해야할 금액(고객 준비자금)을 계산해서 알려주셨어요!



순조로운 진행을 위해 준비해야할 금액은 대출실행 전날까지 통장에 입금해 둬야 합니다!




5️⃣  2026년 3월 대출 실행일 (D-day)

디데이 전날에 담당자님이 어떻게 하면될지 타임라인을 짜서 문자로 보내주셔서 당일 순차적으로 진행했어요.



1) 집단대출 중도금 은행에 연락하여 원금/이자/가상계좌 조회후 문자로 송부

2) 담당자가 중도금/잔금/옵션비 상환 실행

3) 중도금 은행에 다시 연락해서 중도금완제확인서 팩스 요청

3) 주민센터 방문해서 전입세대확인서(계약서사본 가지고 방문) 발급 후 사진 송부

4) 아파트 입주지원센터 방문해서 분양완납확인서 문자 송부



당일에는 이리저리 다니느라 정신이 없긴 했지만 키 불출하고 나니 안심이 되더라구요.







이 글이 불안한 마음에 도움이 되었길 바라며,

모두들 보금자리론 대출 성공하시고 무사히 내집마련 하시길 바래요~!!







📌 스위치주의등이란?

P형 수신기 전면 패널에는 여러 가지 상태 표시등이 있는데, 그 중 스위치주의등(Switch Warning LED)은 아주 중요한 역할을 합니다.

스위치주의등은 각 조작부의 스위치가 정상 위치에 있지 않을 때 점멸·점등을 반복하는 경고 표시등입니다.



💬 쉽게 말하면
👉 “어딘가 스위치가 시험 상태로 그대로 남아 있습니다!” 라고 수신기가 알려주는 기능입니다.



⚠️ 왜 중요한가?

스위치주의등이 켜져 있다는 건 단순 경고가 아닙니다.

❗ 의미는 딱 하나입니다
➡️ 수신기의 일부 기능이 비활성화된 상태

즉,

  • 화재 발생 시 🚨 정상 동작이 안 될 수 있음
  • 경종이 울리지 않거나, 자동 기능이 멈출 가능성 있음

👉 그래서 켜져 있으면 무조건 원인 확인 후 복구가 기본입니다.


❗ 스위치주의등이 “점멸하지 않는” 2가지 예외

대부분 스위치는 시험 위치로 바꾸면 주의등이 점멸(ON)하지만, 딱 2가지 스위치만은 예외입니다.



바로 복구 스위치 예비전원시험 스위치입니다.

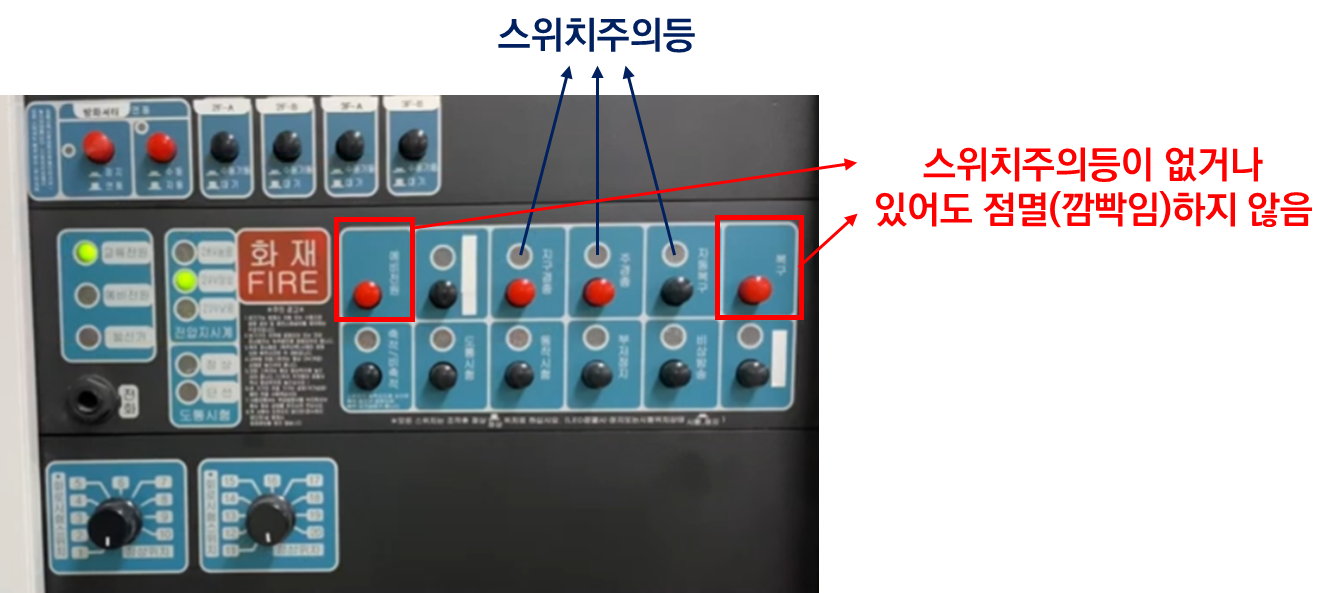

P형 수신기의 예시



① 🔄 복구 스위치 (RESET) : 수신기를 정상 감시 상태로 되돌리는 버튼

👉 모멘터리(순간형) 스위치
👉 주의등 점멸 ❌ 없음

✔️ 특징

  • 누르는 순간만 작동
  • 손 떼면 자동 원위치 복귀

⚙️ 동작 구조

[버튼 누름] → 접점 ON (복구 신호 전달)
[손을 뗌] → 자동 OFF (원위치 복귀)


✔️ 핵심 이유

  • 스위치가 고정되는 상태 자체가 없음
  • 즉, “비정상 상태 유지”가 불가능

👉 그래서 경고(주의등)가 필요 없음


② 🔋 예비전원시험 스위치 (BATTERY TEST) : 예비전원으로 전환하는 버튼

👉 모멘터리(순간형) 스위치
👉 주의등 점멸 ❌ 없음

✔️ 기능

  • 누르는 동안만 예비전원(배터리)으로 전환

⚙️ 동작 과정

[누르고 유지]
→ 절환 릴레이 작동
→ AC 차단 / 배터리(DC 24V) 연결
→ 전압 확인 (정상: 22~26V)

[손을 뗌]
→ 릴레이 해제
→ 자동으로 AC 전원 복귀


✔️ 핵심 이유

  • 이것도 고정 상태가 존재하지 않음
  • 누르는 순간만 시험 → 바로 원상복귀

👉 그래서 역시 주의등 점멸 없음








전체 스위치 주의등 점멸 여부 비교표

스위치 명칭유형주의등 점멸이유 요약

주경종 정지 스위치 토글형 ⚠️ 점멸 ON 시 해당 상태 고정 유지
지구경종 정지 스위치 토글형 ⚠️ 점멸 ON 시 해당 상태 고정 유지
자동복구 스위치 토글형 ⚠️ 점멸 ON 시 해당 상태 고정 유지
회로도통시험 스위치 토글형 ⚠️ 점멸 ON 시 해당 상태 고정 유지
화재표시작동시험 스위치 토글형 ⚠️ 점멸 ON 시 해당 상태 고정 유지
복구 스위치 모멘터리 ✅ 없음 순간 작동 후 자동 원위치
예비전원시험 스위치 모멘터리 ✅ 없음 순간 작동 후 자동 원위치





결론적으로,

수신기의 스위치는  “고정될 수 있는 스위치(토글형)냐 아니냐(모멘터리형)”로 구분되는 점을 알면 되겠습니다 ✔

육아 정보를 찾다 보면 결국 한 번쯤은 들어가게 되는

국내 최대 임신·출산·육아 커뮤니티 맘스홀릭베이비 네이버 키페에서

지금 참여만 해도 혜택을 받을 수 있는 이벤트가 진행 중입니다!



✔ 참여 방법 간단

✔ 당첨 확률 높은 구성

✔ 실사용 가능한 육아템 중심 혜택







📌 이벤트 참여 바로가기



[임신축하박스 18종 구성] 84차 맘스홀릭 2월 임신 축하 박스 무료 증정 이벤트(~3/2)

#임신하면_맘스홀릭 임산부라면 누구나 신청 가능한 어마어마한 경품이 가득한 임신축하 EVENT! 2월, 84차 임신축하박스가 찾아왔습니다. 가득 채운 알찬 구성의 임신축하박...

cafe.naver.com





임산부라면 누구나 신청 가능하니 늦기 전에 참석하세요!





[임신축하박스 구성품]

- 아비노 베이비 더멕사 아토 나이트타임 밤

- 후디스 트루맘 초유밀플러스1(본품 1캔)& 비오타민(5포 샘플)

- 세비톨 칼마디 (칼슘, 마그네슘, 비타민D)

- 보타니컬테라피 베이비로션 100ml & 올인원바디워시 100ml & 샤쉐 3종

- 모모래빗 에코씽씽밴드 NB 사이즈

- 베베린 1등급 젖병&주방세제 500ml

- 신생아 의류 바디수트

- 르프레시 산모패드 겸용 유기농 팬티형 생리대

- 네추럴블라썸 슈퍼소프트 비건기저귀 S 사이즈 1팩

- 더트웰브 세이프티 무불소 치약 80g

- 소중한습관 소중한 피니셔 비데티슈 2팩

- 페넬로페 기저귀 / 물티슈

- 에그 유모차 에그 화이트 곰 키링

- 궁중비책 GOONGBE 궁중비책 베이비 모이스처 로션

※ 각 제품 소진 시 상품이 변경될 수 있습니다.



[신청대상]

- 임산부라면 누구나!

[당첨인원]

- 100명 + 물티슈 1Box 10명 + 스페셜 선물

[신청기간]

- 2026년 2월 2일(월) ~ 2026년 3월 2일(월)

[당첨자 발표]

- 1차 발표 : 2월 19일(목) (임신축하박스 50명 + 물티슈 1박스 5명)

- 2차 발표 : 3월 5일(목) (임신축하박스 50명 + 물티슈 1박스 5명)

- 스페셜 선물 : 3월 5일(목) (2차 발표에 함께 공지)

※ 맘스홀릭베이비 카페→ '이벤트 당첨자발표' 게시판에서 발표

* 별도의 개별 연락을 진행하지 않으니 카페 '이벤트 당첨자발표' 게시판에서 확인하시기 바랍니다.

* 해당 이벤트는 매월 1회 응모하고 당첨자는 1차, 2차 두번에 걸쳐 발표합니다.

[응모 방법]

- '응모하기' 버튼 클릭 → 내 정보 입력 후 제출!

* 산모수첩은 임신 확인서로 대체 가능 (이름, 출산예정일 정보가 나오도록)

(불필요한 개인정보는 이미지에서 꼭 지우고 업로드를 부탁드립니다.)





Couette 유동(쿠에트 유동)은 두 개의 평행한 평판 사이에서 한쪽 또는 양쪽 평판이 상대적으로 운동할 때 발생하는 점성 유동을 의미합니다.
압력차가 아닌 벽면의 운동에 의해 유체가 끌려가는 형태의 유동이라는 점이 가장 큰 특징입니다.

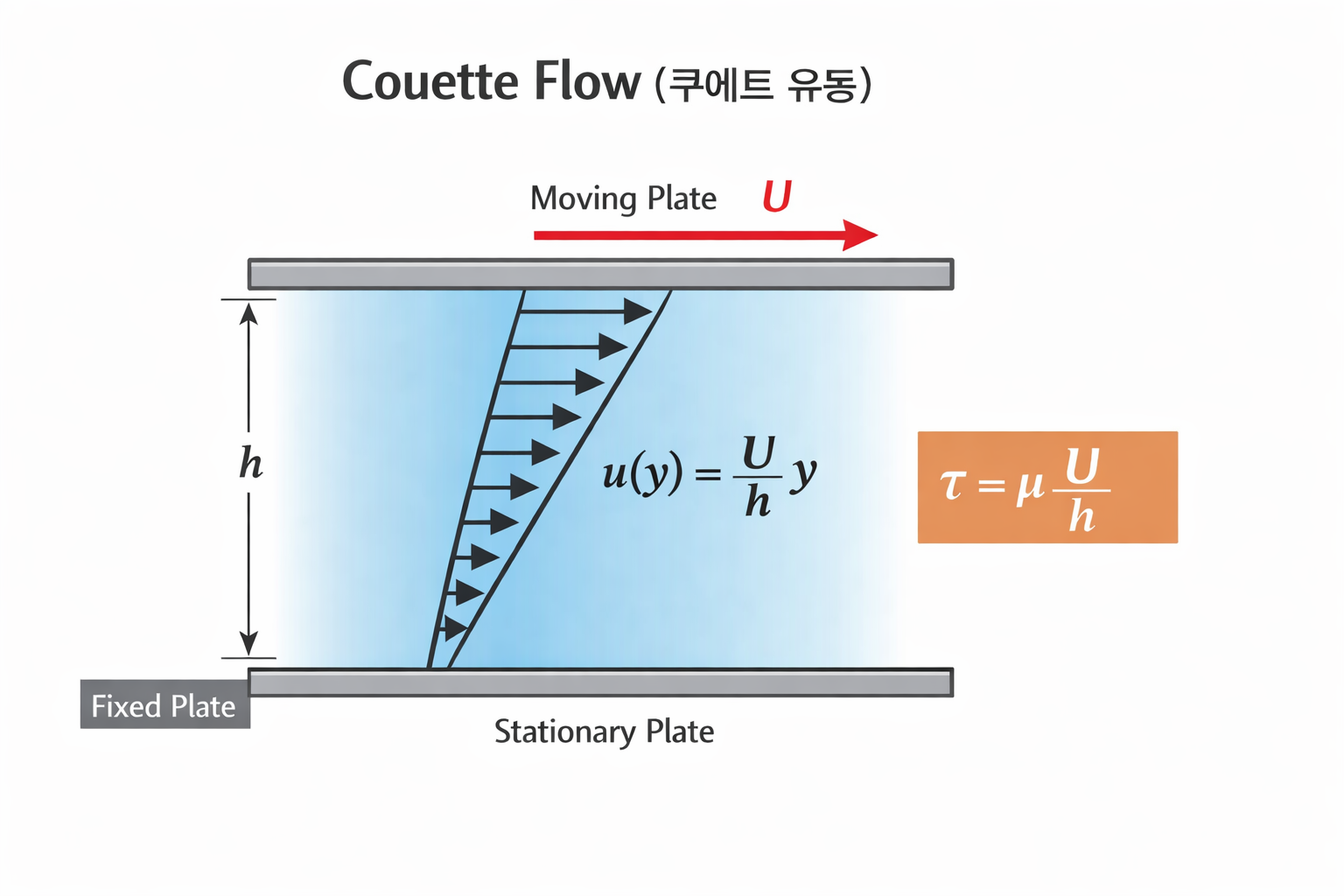

📈 쿠에트 유동 구조 - 속도 분포의 의미

예를 들어, 두 평판은 서로 평행하며, 그 사이가 점성 유체로 채워져 있습니다.

하부 평판은 고정된 상태에서 상부 평판만 일정 속도로 움직이면 위에서 아래로 갈수록 유체 속도가 선형적으로 감소하는 형태를 띱니다.

  • U: 상부평판의 움직이는 속도
  • h: 두 평판 사이 거리
  • u : 점성 유체의 속도 분포



이미지 중앙에 표시된 기울어진 직선은 속도 분포(velocity profile)를 의미합니다.

  • 하부 평판과 맞닿은 유체:
    속도 u(0) = 0 (무미끄럼 조건, no-slip condition)
  • 상부 평판과 맞닿은 유체:
    평판 속도와 동일한 속도 u(h) = U

🧮 전단응력(Shear Stress)

  • μ: 점성계수
  • U: 상부평판의 움직이는 속도
  • h: 두 평판 사이 거리
    유체마다 점성계수가 다르므로 같은 동일한 거리에서 동일한 속도로 평판을 움직이더라도 전단응력은 달라질 수 있음

이 점이 Couette 유동이 점성 효과를 이해하는 데 매우 중요한 이유입니다.


🔍 여러 유체가 채워졌을때의 Couette 유동

두 평판 사이에 하나의 유체만(A or B) 채워졌을때의 전단응력 값을 이용해서 두 유체가 반반씩(A+B) 채워졌을때의 전단응력 값을 구해보겠습니다.



상판은 속도 V로 움직이고 하판은 움직이지 않는 상황으로 가정해보겠습니다.





① 단일 유체일 때 (기본 Couette 유동)

Couette 유동에서 전단응력은 위에서 살펴본 식을 적용하면 됩니다.



  • 유체 A만 채웠을때

  • 유체 B만 채웠을때





② 유체 A와 B가 위아래로 반반 채워진 경우



이제 유체가 위아래로 반반 채워져있을 경우를 생각해보겠습니다.



  • 전체 간격: h
  • 평판 속도: V
  • 아래층 절반: 유체 A (h/2)
  • 위층 절반: 유체 B (h/2





유체가 A와 B가 층을 이루고 있을 때, 평판이 일정한 속도로 움직이는 정상 상태(Steady state)에서는 전체 구간의 전단응력 값이 일정해야 합니다. 즉, 유체 A층과 유체 B층에 작용하는 힘은 같습니다.





유체 A와 B 사이의 경계면 속도를 Vm이라고 했을 때,

  • 유체 A(아래층)에서의 전단 응력

  • 유체 B(위층)에서의 전단 응력





위 두 식에서 Vm을 소거하면,





마지막으로, 여기에 앞서구한  "① 단일 유체일 때"의 값을 이용하여 점성유체 값을 대입하면,











레이놀즈수는 영국의 물리학자 오스번 레이놀즈(Osborne Reynolds)가 실험을 통해 정립한 것으로, 유체의 흐름 상태를 판단하기 위한 무차원 수입니다.


즉, 유체가 층류인지 난류인지를 구분하는 기준으로 사용됩니다.

  • 층류 : 유체가 질서 있게 층을 이루며 흐릅니다
  • 난류 : 유체가 불규칙하게 섞이며 흐릅니다

📐 레이놀즈수의 정의

레이놀즈수는 관성력과 점성력의 비율로 정의됩니다.



레이놀즈수 계산식



  • Re : 레이놀즈수
  • ρ : 유체의 밀도
  • V : 유체의 평균 속도
  • D : 특성 길이(관 유동에서는 관의 직경)
  • μ : 점성계수(점도; 동점성계수 × 밀도)
  • ν : 동점성계수

관성력이 크면 난류, 점성력이 크면 층류가 됩니다.






🔍 레이놀즈수에 따른 유동 구분

원형 관 내부 유동을 기준으로 다음과 같이 구분합니다.

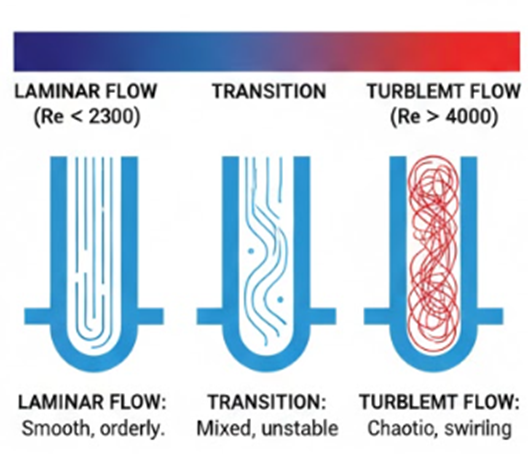

(좌)층류, (중)천이구역, (우)난류





  • Laminar Flow (층류):
    • Re < 2,100
    • 특징: 유체가 서로 섞이지 않고 나란히 층을 이루며 매끄럽게 흐르는 상태입니다.
    • 저속이거나 점성이 매우 높은 유체에서 주로 나타납니다.
  • Transitional Flow (천이 구역):
    • 2,100 < Re < 4,000
    • 특징: 층류에서 난류로 넘어가는 과도기적 단계입니다.
    • 직선이던 흐름이 조금씩 흔들리기 시작하며 불안정한 모습을 보입니다.
  • Turbulent Flow (난류):
    • Re > 4,000
    • 특징: 유체의 속도가 빠르거나 점성이 낮아 에너지가 커지면, 흐름이 불규칙해지고 소용돌이(Eddy)가 발생하며 마구 섞이는 상태입니다.
    • 대부분의 공학적 펌프 유동은 이 난류 영역에 해당합니다.



🏗 레이놀즈수의 공학적 의미

레이놀즈수는 다양한 공학 분야에서 핵심적인 역할을 합니다.

✔ 주요 활용 분야

  • 배관 설계 및 유량 계산
  • 펌프·팬 성능 해석
  • 열교환기 설계
  • 압력손실 계산
  • CFD(전산유체해석) 모델링

특히 마찰계수, 압력손실, 열전달계수 계산 시 레이놀즈수에 따라 적용되는 식이 달라집니다.






문제) 펌프로부터 분당 150L의 소방용수가 토출되고 있다. 토출 배관의 내경이 65mm일 때 레이놀즈수는?

(물의 밀도 1,000kg/ m^3 , 물의 점성계수 0.001kg/m·s)





답안)

















열은 항상 온도가 높은 곳에서 낮은 곳으로 이동합니다.
이 열이 이동하는 방식은 크게 전도, 대류, 복사 세 가지로 구분됩니다.


🧱 ① 전도(Conduction)

물질 내부를 따라 열이 직접 전달되는 방식으로, 물질 자체가 이동하지 않아도 분자 간 진동과 에너지 전달로 열이 이동합니다.

전도는 고체에서 가장 잘 발생합니다.

✔ 전도 예시

  • 뜨거운 냄비 손잡이를 잡으면 손이 뜨거워집니다
  • 철봉의 한쪽을 가열하면 전체가 뜨거워집니다

✔ 전도 특징

  • 물질 간 직접 접촉이 필요합니다
  • 주로 고체에서 발생합니다
  • 금속은 열전도율이 매우 큽니다



📐 전도의 법칙 : 푸리에의 법칙 (Fourier’s Law)

푸리에의 법칙

  • Q : 열전달량
  • k : 열전도율(재료 고유값)
  • A : 단면적
  • l : 두께

면적이 넓을수록, 온도차가 클수록, 두께가 얇을수록 열이 잘 전달됩니다.




🌊 ② 대류(Convection)

유체의 이동에 의해 열이 전달되는 방식으로, 유체가 움직이면서 열을 함께 운반합니다.

대류는 액체와 기체에서 발생합니다.

✔ 대류 예시

  • 끓는 물에서 물이 순환하며 가열됩니다
  • 히터 주변의 공기가 위로 올라갑니다
  • 에어컨의 찬 공기가 아래로 내려옵니다

✔ 대류 종류

  • 자연대류 : 온도 차이로 인한 밀도 변화로 자연스럽게 이동합니다
  • 강제대류 : 팬이나 펌프 등 외력에 의해 이동합니다



📐 대류의 법칙 : 뉴턴의 냉각법칙 (Newton’s Law of Cooling)



뉴턴의 냉각법칙

  • h : 대류열전달계수
  • A : 접촉면적

고체 표면과 유체 사이의 온도차가 클수록, 접촉 면적이 넓을수록 열전달량이 커집니다.






☀ ③ 복사(Radiation)

매질 없이 전자기파 형태로 열이 전달되는 방식으로, 물질이 없어도 열 전달이 가능한 유일한 방식입니다.

따라서 복사는 진공 상태에서도 발생합니다.

✔ 복사 예시

  • 태양의 열이 우주 공간을 지나 지구에 도달합니다
  • 불 앞에 서 있으면 공기 접촉 없이도 따뜻함을 느낄 수 있습니다

✔ 복사 특징

  • 매질이 필요하지 않습니다
  • 온도가 높을수록 복사열이 급격히 증가합니다
  • 표면의 색상과 상태(방사율)에 따라 영향이 달라집니다



📐 복사의 법칙 : 스테판-볼츠만 법칙 (Stefan–Boltzmann Law)



스테판-볼츠만 법칙



  • σ : 스테판-볼츠만 상수
  • A : 단면적
  • F : 기하학적 Factor

온도차가 클수록, 단면적이 넓을수록 열전달량이 커집니다.

절대온도 차이가 조금만 증가해도 복사에 의한 열전달량은 다른 열전달량에 비해 크게 증가합니다


📊 전도 · 대류 · 복사 비교


구분 전도(conduction) 대류(convection) 복사(radiation)
매질 필요 여부 필요 필요 불필요
주 발생 영역 고체 액체·기체 모든 상태
대표 법칙 푸리에 법칙 뉴턴 냉각법칙 스테판-볼츠만 법칙
주요 특징 직접 접촉 유체 이동 전자기파 전달

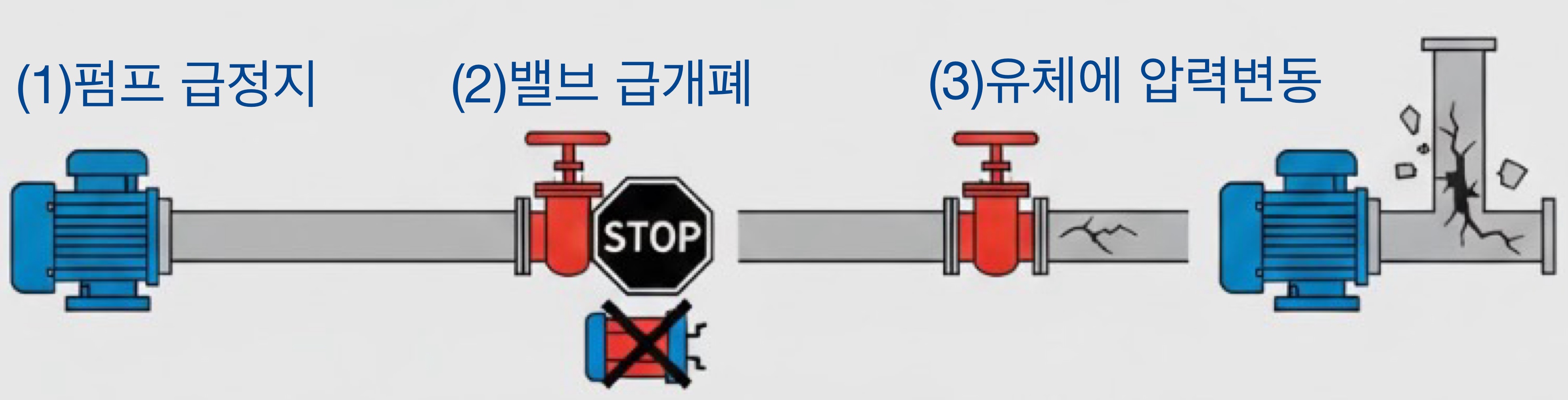

펌프를 운전하거나 정지하는 과정에서 배관에 갑작스러운 충격이 발생하는 경우가 있는데요,

이러한 현상의 발생 원인과 방지 대책에 대해 살펴보도록 하겠습니다.




⚙️ 수격작용이란?

수격작용 (Water Hammer)이란
배관 내를 흐르던 유체의 속도가 급격히 변화하면서 순간적으로 이상 고압 또는 저압이 발생하는 현상을 말합니다.



주로 다음과 같은 상황에서 발생합니다.

  • 펌프의 급정지
  • 밸브의 급개폐
  • 정상운전 시 정전 등으로 인한 갑작스러운 압력변동 발생

수격작용 발생원인





이때 발생한 압력파가
배관을 따라 왕복하면서 충격음, 진동, 파손을 유발합니다.



👉 유체는 압축성이 거의 없기 때문에 속도 변화가 바로 압력 변화로 나타납니다.


⚠️ 수격작용으로 인한 문제점

수격작용이 발생하면 다음과 같은 문제가 생깁니다.

  • 배관 파손 또는 누수 발생
  • 밸브 및 플랜지 손상
  • 펌프 임펠러 및 축 손상
  • 소음 및 심한 진동 발생
  • 소방설비 신뢰성 저하

특히 소방설비에서는



👉 비상 시 펌프 고장으로 직결될 수 있어 매우 위험합니다.




🛡️ 수격작용 방지대책 9가지

수격작용은 유속 변화를 완만하게 만들면 예방할 수 있습니다.



 1️⃣ 밸브의 조작을 천천히 한다(완만한 개폐)

  • 급개폐를 피하고
  • 서서히 개폐되는 밸브를 사용합니다
  • 전동밸브, 감속기 부착 밸브가 효과적입니다



 2️⃣ 펌프송출구에 체크밸브를 설치한다(역류 방지)

  • 펌프 토출측에 체크밸브를 설치합니다
  • 역류를 방지하여 압력 급변을 줄입니다
  • 완충형 체크밸브 사용 시 효과가 큽니다



 3️⃣ 서지 탱크를 관로에 설치한다

  • 조압수조인 서지 탱크(Surge Tank)를 설치해 적정압력을 유지합니다
  • 압력 상승 시 유체를 임시 저장하여 압력 완화 역할을 합니다
  • 대형 배관 및 고양정 설비에 효과적입니다

서치 탱크가 압력 완화 역할

4️⃣ 에어챔버를 설치한다

  • 에어챔버(Air Chanmber)는 배관에 공기층을 형성하여 완충 작용을 합니다
  • 공기의 압축성을 이용해 압력 충격을 흡수합니다



5️⃣ 관 내 유속을 낮게 합니다

  • 배관 내 유속이 클수록 유속이 변화할 때 발생하는 압력 상승폭도 커집니다.
  • 따라서 관 내 유속을 낮게 유지하면 수격작용 발생 가능성을 크게 줄일 수 있습니다.



6️⃣ 펌프 송출구 가까이에 밸브를 설치합니다

  • 밸브를 펌프 송출구에 최대한 가깝게 설치하면 급폐쇄 시 영향을 받는 유체량이 줄어듭니다.
  • 결과적으로 압력파의 크기가 감소하여 수격작용을 완화할 수 있습니다.

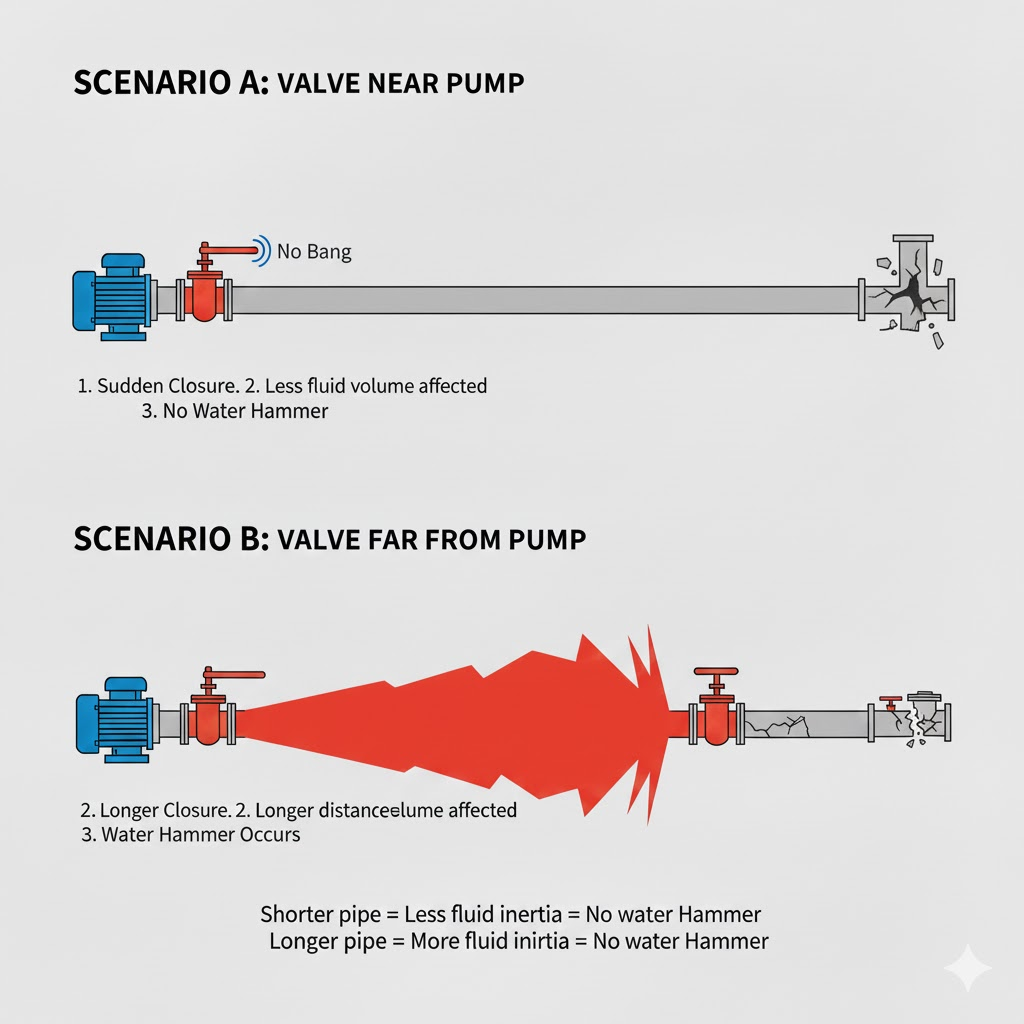

(상)밸브가 송출구 가까이에 있을때, (하)멀리 있을때



7️⃣ 관로의 관경을 크게 합니다

  • 관경이 커지면 같은 유량에서도 유속이 감소합니다.
  • 유속이 감소하면 압력 급변이 감소합니다.



8️⃣ 플라이휠을 설치합니다

  • 플라이휠(Fly wheel)은 펌프 축에 설치하여 회전 에너지를 저장하는 장치입니다.
  • 정전이나 급정지 시 회전 속도가 급격히 떨어지는 것을 방지합니다
  • 펌프가 서서히 감속되면서 유체 유속 변화도 완만해져 수격작용을 줄일 수 있습니다.

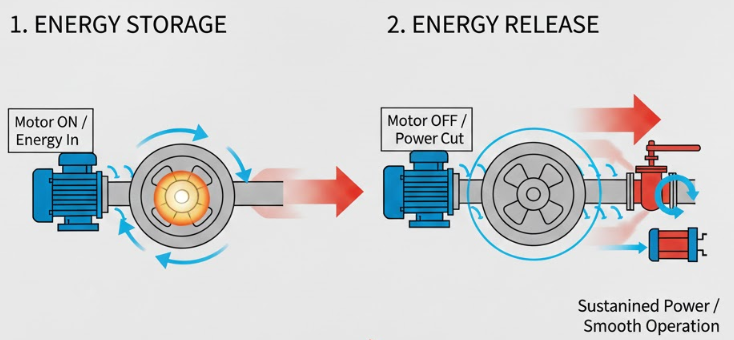

(좌)플라이휠에 회전에너지 저장, (우)펌프 정지 시 플라이휠에 저장된 회전에너지 방출





9️⃣ 회전체의 관성모멘트를 크게 합니다

  • 회전체의 관성모멘트가 크면 회전 속도 변화에 대한 저항이 커집니다.
  • 따라서 급정지 시에도 펌프 회전이 갑자기 멈추지 않아 수격작용 발생이 억제됩니다.

✍️ 한 줄 요약

수격작용 방지는
유체의 급격한 속도 변화를 완화시키는게 핵심입니다.











소방용 펌프는 핵심 소방 장비 중 하나라고 볼 수 있는데요,

이 중에서도 기본 형태로 자주 언급되는 원심펌프의 작동 원리와 축동력 계산식에 대해 알아보겠습니다.




⚙️ 원심펌프란?

원심펌프는 임펠러(날개차)의 회전에 의해 발생하는 원심력을 이용하여 유체에 속도에너지를 부여하고, 이를 압력에너지로 변환하여 이송하는 펌프입니다.



에너지 변환 과정을 하나씩 살펴보면,

  1. 전동기 동력이 펌프 축으로 전달
  2. 축이 회전하면서 임펠러가 회전
  3. 유체가 원심력에 의해 외측(디퓨저)으로 이동
  4. 유로 단면적이 점점 확대되면서 유체의 속도에너지 → 압력에너지로 변환(베르누이 원리)
  5. 전양정(Total Head)이 형성되어 유체가 펌핑 됩니다.

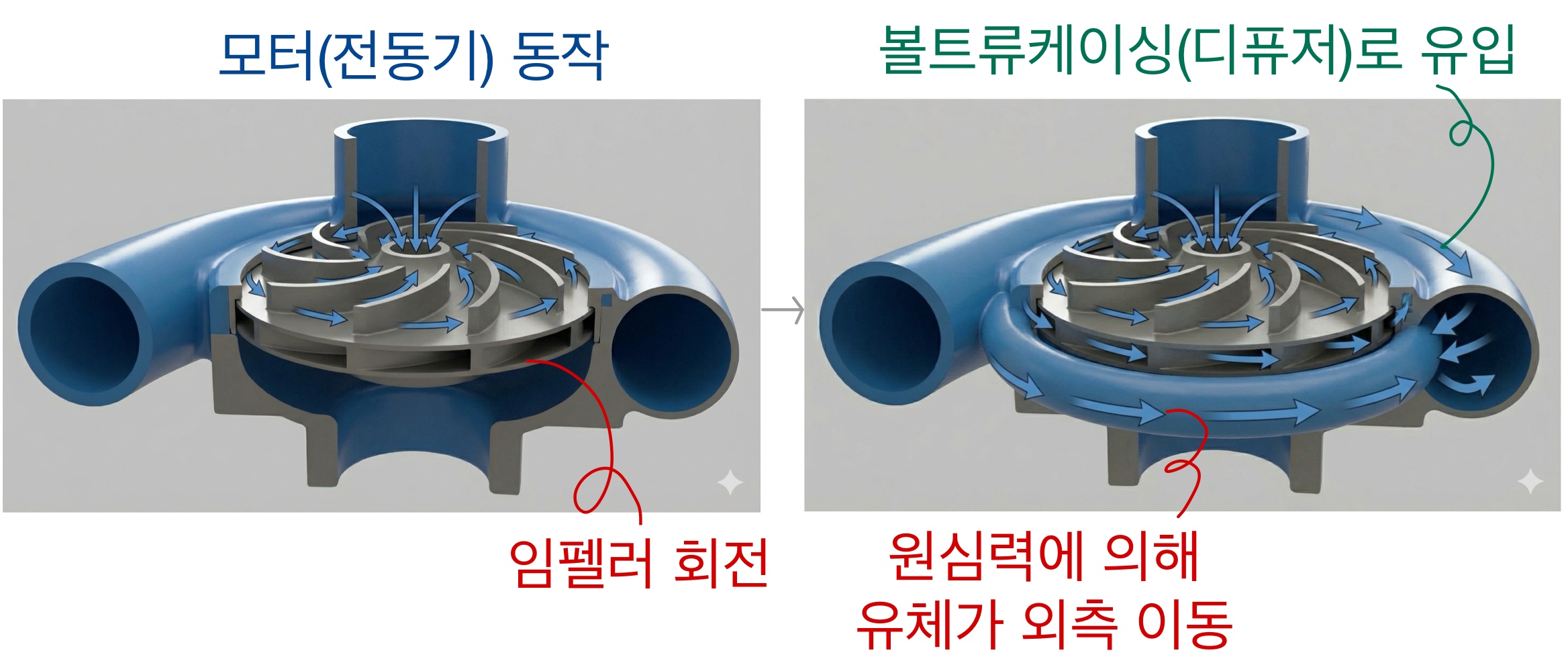

원심펌프의 작동 원리





여기서,  전양정(Total Head)의 개념을 집고 넘어가도록 하겠습니다.


📏 전양정(Total Head)이란?

전양정이란
펌프가 유체를 이송하기 위해 유체 1단위 무게당 공급해야 하는 전체 에너지높이(m)로 환산한 값입니다.



즉, 전양정은

펌프가 유체에 부여하는 총 에너지의 크기를 의미합니다.



전양정은 단순히
“얼마나 높은 곳까지 물을 올리느냐”만을 의미하지 않습니다.

전양정에는 다음 요소들이 모두 포함됩니다.

  • 실제 높이 차이
  • 압력 차이
  • 유속 차이
  • 배관 손실

👉 이 모든 것을 합친 값이 전양정입니다.

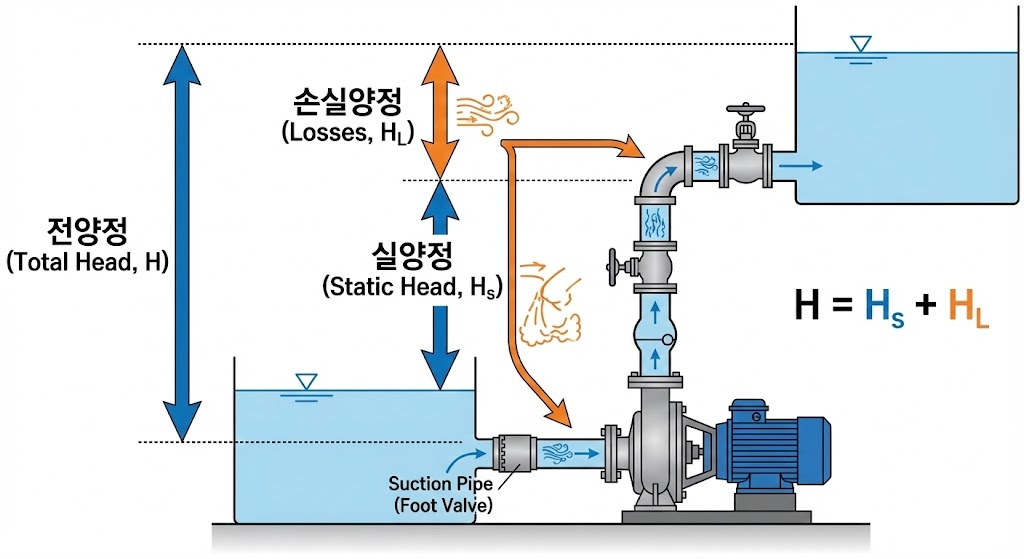

전양정의 개념





이렇게 원심펌프에서 발생한 압력에너지로 전양정이 발생하면 유체가 이송되게 됩니다.



그렇다면 펌프를 회전시키는 데 필요한 모터 동력은 어떻게 계산할까요?


⚙️ 축동력이란?

축동력 (Shaft Power) 이란
원심펌프를 구동하기 위해 전동기에서 펌프 축에 실제로 전달되어야 하는 동력을 의미합니다.

  • 유체에 실제로 전달된 동력이 아닙니다
  • 전동기 정격출력이 아닙니다
  • 마찰 손실, 기계 손실을 모두 포함한 동력입니다



이러한 축동력 계산식에 대해 알아보겠습니다.

💡 핵심 공식

  • P : 축동력 (W)
  • : 비중량 (N/m³)
  • Q : 유량 (m³/s)
  • : 전양정 (m)
  • η : 펌프 효율 (예: 70% → 0.7)

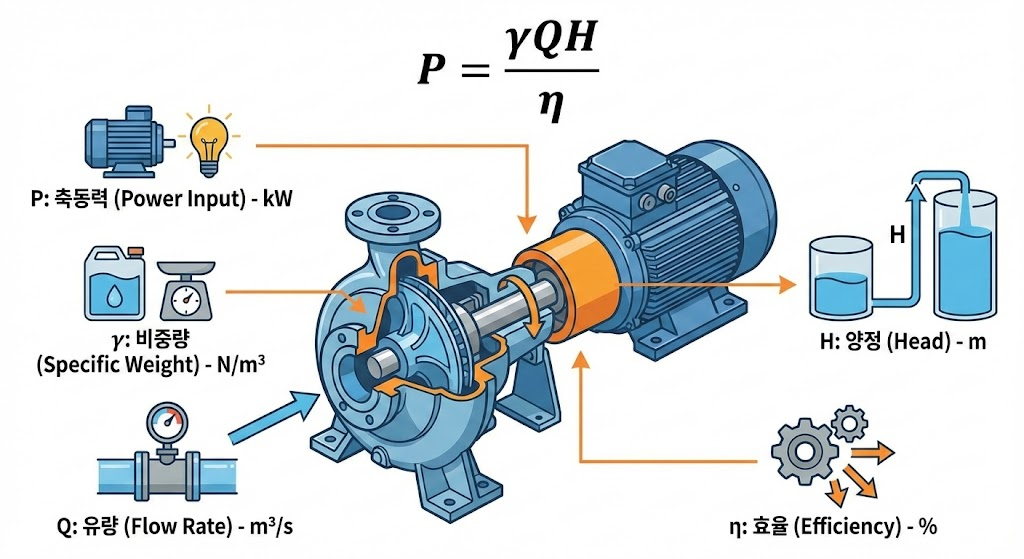

원심펌프의 축동력 계산식








여기서 비중량 (Specific Weight) 은,

유체의 단위 부피당 작용하는 무게(유체가 얼마나 "무거운지")를 의미합니다.



즉,

비중량 = 부피 1 m³에 해당하는 무게입니다

  • : 밀도 (kg/m³)
  • g : 중력가속도 (9.8 m/s²)

👉 밀도 × 중력가속도 입니다.





💧 물의 비중량

물의 경우 다음 값을 사용합니다.

  • 밀도 ρ = 1000 kg/m³
  • 중력가속도 g = 9.8 m/s²


👉 비중량 = 9800 N/m³로 바로 적용할 수 있습니다.









화재수신기 시스템에서 발신기는 사람이 직접 비상상황을 알리기 위해 누르는 장치입니다.


발신기는 화재수신기 설비 중 가장 기본이 되는 배선인데요,

수신기-발신기-감지기 간의 연결 구조는 단순해 보이지만 막상 연결하려고 하면 헷갈릴 수 있기 때문에

꼼꼼히 정리할 필요가 있습니다.


1️⃣ 발신기란 무엇인가?

발신기는 다음과 같은 기능을 가집니다.

  • 사용자가 버튼을 눌러 수신기에 수동 화재신호를 보내는 장치
  • 자동감지기 신호와 동일하게 화재신호로 처리됨
  • 발신기 1회로에 여러 개가 병렬로 연결됨(보통 2선식)
  • 작동 시 수신기는 출력을 통해 경종·비상방송을 작동







먼저, 발신기 작동 원리부터 알아보도록 하겠습니다.

화재수신기 시스템에서 발신기 사람이 직접 비상상황을 알리기 위해 누르는 장치입니다.

즉, 화재발생신호를 수신기에 수동으로 발신하는 장치입니다.

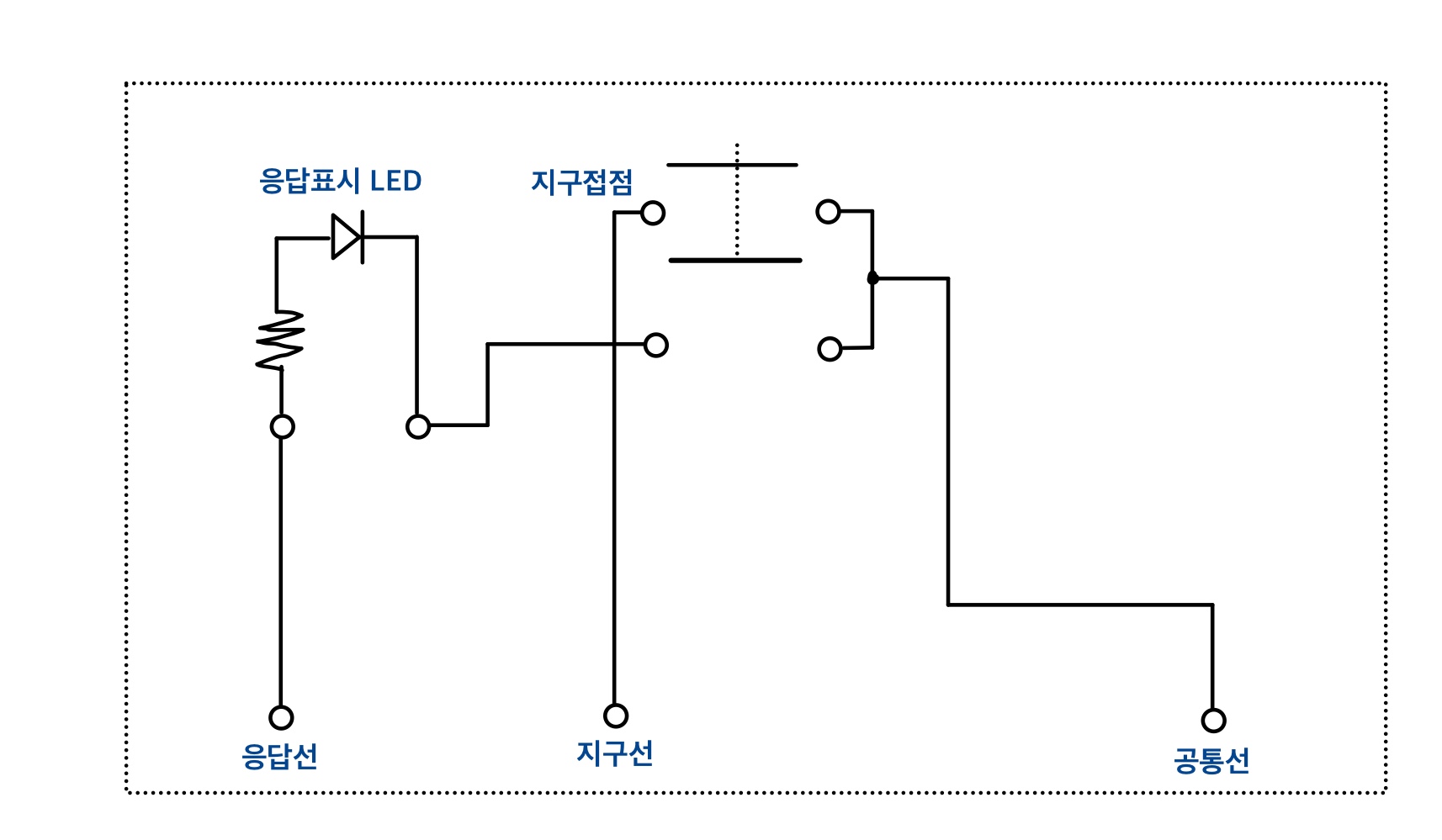

P형 수동발신기 내부회로





P형 수동발신기 내부회로는 응답선, 지구선(회로선), 공통선으로 구성됩니다.



1. 응답선(Response Line)

발신기를 눌렀을 때 수신기로 화재신호를 보내는 주 회로선입니다.



  • 발신기 작동 시 응답선과 공통선이 단락되어 화재신호 발생
  • 수신기는 이 단락신호를 “발신기 작동”으로 판단



2. 지구선(Test/Earth Line)

발신기를 실제로 누르지 않고도 시험 스위치로 회로가 정상인지 확인하는 라인입니다.



  • 발신기 내부의 시험스위치(테스트 버튼)를 눌렀을 때
    응답선 대신 지구선과 공통선이 접점 연결
  • 실제 발신기 작동 없이도 회로가 정상인지 수신기에서 판정 가능
  • 지구선은 감지기 회로의 ‘지구 테스트’ 방식과 동일한 개념



3. 공통선(Common Line)

응답선·지구선과 짝을 이루는 공통 단자로, 회로의 ‘–’ 또는 기준이 되는 선입니다.



  • 응답선과 연결되면 화재신호
  • 지구선과 연결되면 시험신호
  • 모든 발신기에서 공통적으로 연결되는 회로의 기준선






2️⃣ 발신기와 수신기 간 결선 방법

앞에서 발신기로부터의 발생한 화재신호는 수신기로 전달되고,

수신기에서 화재신호를 인식해서 경종과 표시등을 동작시키게 됩니다.

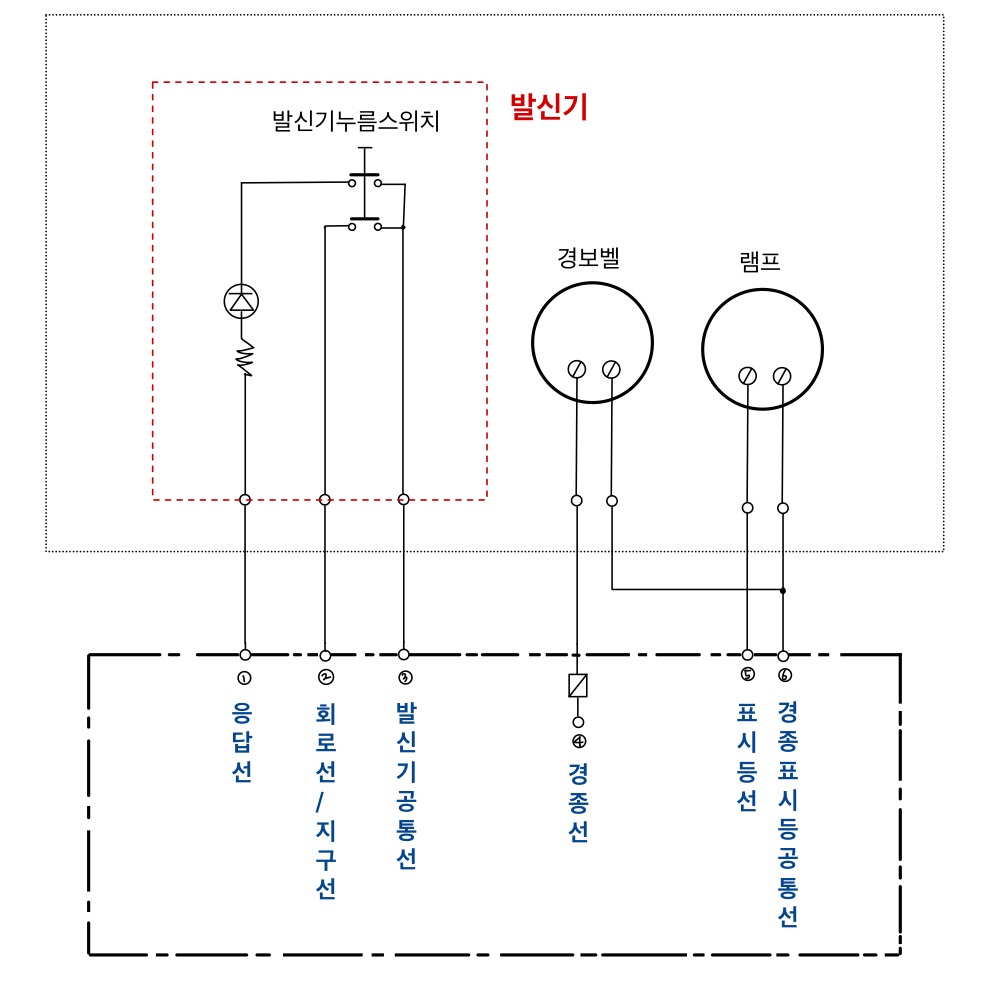

발신기 결선도





1. 발신기 연결관계

위 결선도의 좌측부분에서 볼 수 있듯이,

발신기의 응답선, 지구선(회로선), 발신기 공통선은 수신기의 각 구성과 직접 연결되게 됩니다.





2. 경종 및 표시등 연결관계

또한 위 결선도의 우측부분에서 볼 수 있듯이,

수신기는 발신기로부터의 화재신호를 인식하면 경종(경보벨)과 표시등(램프)로 동작신호를 보내게 됩니다.



  • 경종선: 수신기에서 ‘화재’ 판단 → 경종선에 전압 인가 → 경종 기구가 이 전압을 받아 즉시 울림
  • 표시등선: 수신기에서 ‘화재’ 판단 →  표시등선에 전압 인가 → 표시등이 이 전압을 받아 표시등 작동
  • 경종표시등공통선: 경종선(+), 표시등선(+)과 짝을 이루는 –극/리턴선, 경종·표시등 모두 이 공통선을 공유






3️⃣ 층별 발신기 간의 결선 방법

일상에서 발신기와 표시등, 경종은 각 층마다 하나 이상 설치되어 수신기와 연결됩니다.

이때, 수신기와 각 선이 연결되는 방식이 복잡할 수 있는데 그 연결방식에 대해 살펴봅시다.

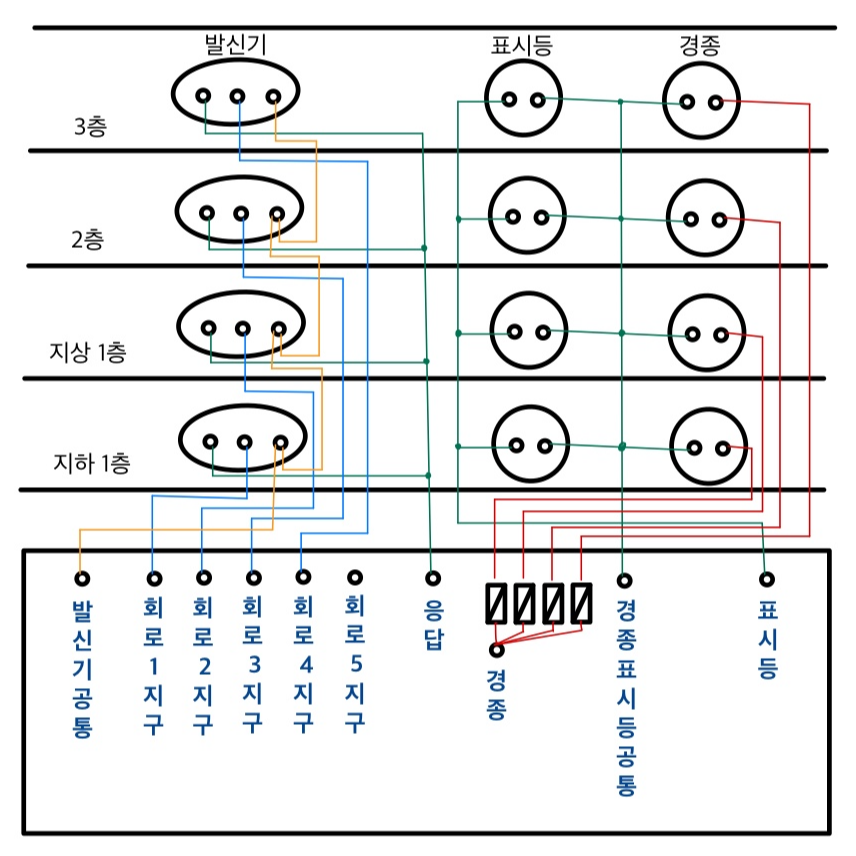

일제경보방식 건물의 결선도





배선 가닥수 선정 방식 그림에서의 표시 색상 설명
회로선 종단저항수, 경계구역번호 개수, 발신기세트 수마다 1가닥씩 추가 하늘색 층마다 하나의 발신기세트가 배치되어 있으므로, 각 발신기세트마다 1가닥씩 개별 연결됨
발신기공통선 기본 1가닥,
회로선 7개 초과시마다
1가닥씩 추가
노란색 공통선은 응답선·지구선이 공유하는 리턴선, 연결되는 회로가 많을 수록 오동작시 위험이 커지기 때문에 최대 7개로 제한
응답선 1가닥 초록색 일괄 병렬연결
표시등선
경종표시등공통선 1가닥(조건에 따라 1가닥씩 추가)
경종선 층마다 1가닥씩 추가 빨간색 층마다 설치된 경종에 1가닥씩 개별 연결된

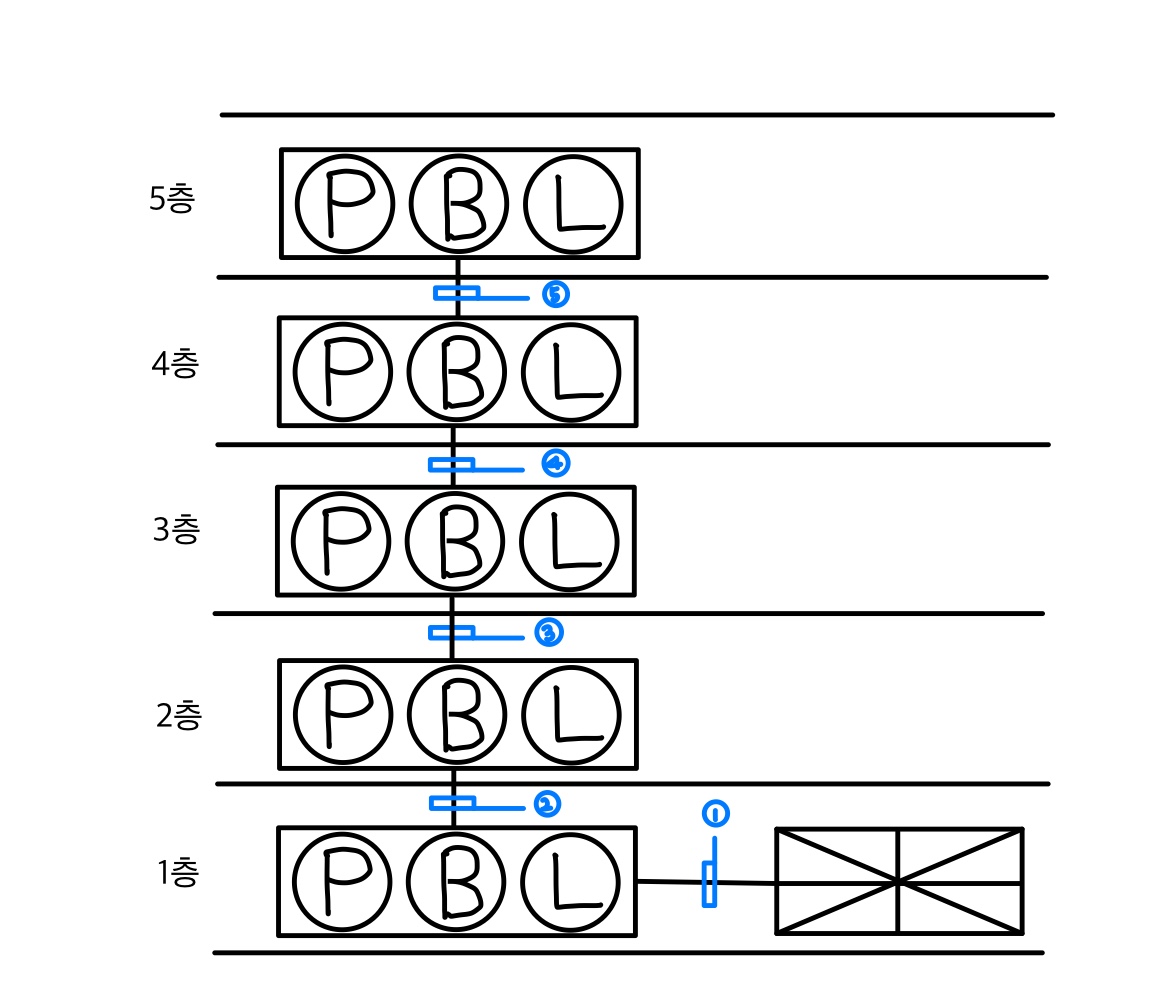

층별 연결관계를 생각해서 아래의 5층(일제경보방식) 건물의 계통도에서

하늘색으로 표시된 부분의 선 개수를 체크해봅시다.



번호 선 개수
1 14개 (회로선5, 발신기공통선1, 응답선1, 표시등선1, 경종선5, 경종표시등공통선1)
2 12개 (회로선4, 발신기공통선1, 응답선1, 표시등선1, 경종선4, 경종표시등공통선1)
3 10개 (회로선3, 발신기공통선1, 응답선1, 표시등선1, 경종선3, 경종표시등공통선1)
4 8개 (회로선2, 발신기공통선1, 응답선1, 표시등선1, 경종선2, 경종표시등공통선1)
5 6개 (회로선1, 발신기공통선1, 응답선1, 표시등선1, 경종선1, 경종표시등공통선1)






3️⃣ 발신기와 감지기 간의 결선 방법



발신기와 감지기 간의 결선 방법에 대해 살펴보겠습니다.



감지기와의 연결 방식에는 1)송배선식2)교차회로방식 2가지로 나뉩니다.



1. 송배선식



  • (정의) 도통시험을 용이하게 하기 위하여 배선 도중에 분기하지 않는 방식
  • 선로가 수신기 → 1번 장치 → 2번 장치… 순서로 연결
  • 설치가 단순하고 이해가 쉬움
  • 회로 단선 시 그 이후 모든 장치가 동시에 불능
  • (적용감지기) 차동식 스포트형 감지기, 정온식 스포트형 감지기, 보상식 스포트형 감지기





2. 교차회로방식



  • (정의) 하나의 담당구역 내에 2 이상의 감지기회로를 설치하고 2 이상의 감지기 회로가 동시에 감지되는 때에 설비가 작동하도록 하는 방식
  • 회로를 양쪽에서 끊임없이 연결해 놓음
  • 한쪽 선이 끊겨도 반대쪽으로 회로가 살아 있어서
    단선 발생 시에도 마지막까지 동작함(고신뢰성)
  • 배선량이 늘고 작업 난이도가 높음
  • (적용설비) 분할이준일부할
    • 말소화설비
    • 론소화설비
    • 산화탄소소화설비
    • 비작동식 스프링클러설비
    • 제살수식 스프링클러설비
    • 압식 스프링클러설비
    • 로겐화합물 및 불활성기체 소화설비





=> 교차회로방식은 송배선식의 결선에서 2배로 결선




4️⃣ 종단저항 위치에 따른 결선 방법



발신기와 감지기 간의 연결 배선은

종단저항이 감지기에 있을때 vs 발신기 세트에 설치되어 있을때 로 구분할 수 있습니다.





1. 종단저항이 감지기(라인 끝)에 있을 때



✔️ 구조

  • 수신기 → 발신기 → 감지기(마지막) → 종단저항 설치
  • 즉, 감지기가 회로의 가장 끝(EOL)

✔️ 특징

  • 가장 전통적이고 기본적인 방식
  • 회로 단선 여부를 회로 전체 라인 길이로 정확히 감시 가능
  • 배선이 단순하고 오류가 적음
  • 감지기가 회로의 확실한 마지막 위치여야 함



예를 들어, 아래와 같은 계통도를 살펴보겠습니다.

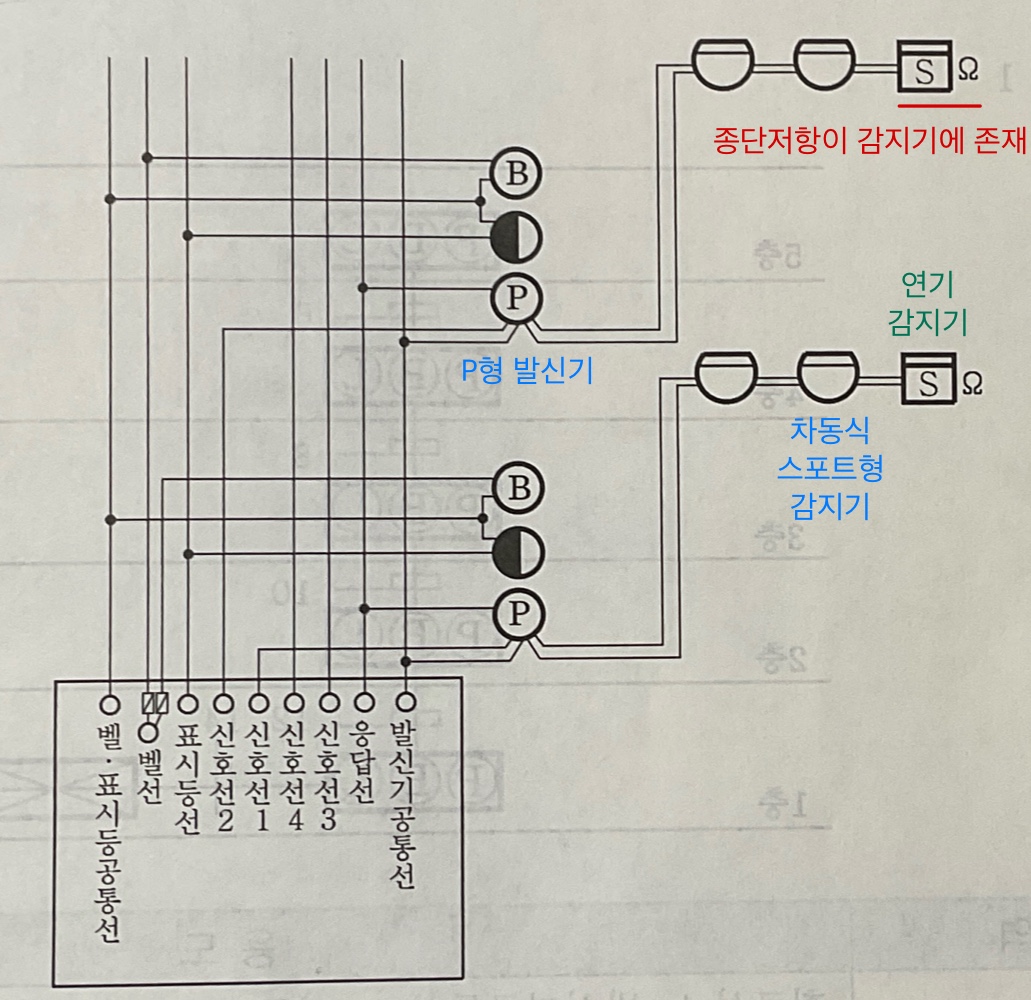

종단저항이 감지기에 있을 때



발신기(P)에서 2개의 차동식 스포트형 감지기와 마지막 종단저항이 설치된 연기감지기(S)까지

지구(신호)선 1개발신기공통선 1개가 직렬로 연결되고,

종단저항이 연기감지기(S)에 설치되어 있기 때문에 배선이 다시 발신기로 돌아올 필요가 없어

그대로 마무리됩니다.



즉, P형발신기 - 차동식 스포트형 감지기 - 차동식 스포트형 감지기 - 연기감지기(종단저항)

각 연결부위에는 지구, 공통 각 1가닥씩 배선됩니다.





2. 종단저항이 발신기세트 내부에 있을 때



✔️ 구조

  • 수신기 → 발신기 → 감지기 → (발신기 세트 내부에 종단저항)
  • 감지기는 발신기의 앞 또는 병렬 구성에 존재하지만
    라인의 마지막은 발신기 세트가 됨

✔️ 특징

  • 발신기 세트를 회로의 실제 끝(EOL)로 취급
  • 감지기는 회로 중간에 위치함
  • 발신기 세트 내부에서 종단저항이 이미 확보되어 있어
    감지기 쪽에서 단순 루프뿐이라 감지기 교체·증설이 쉬움



또 다른 예를 들어, 아래와 같은 계통도를 살펴보겠습니다.

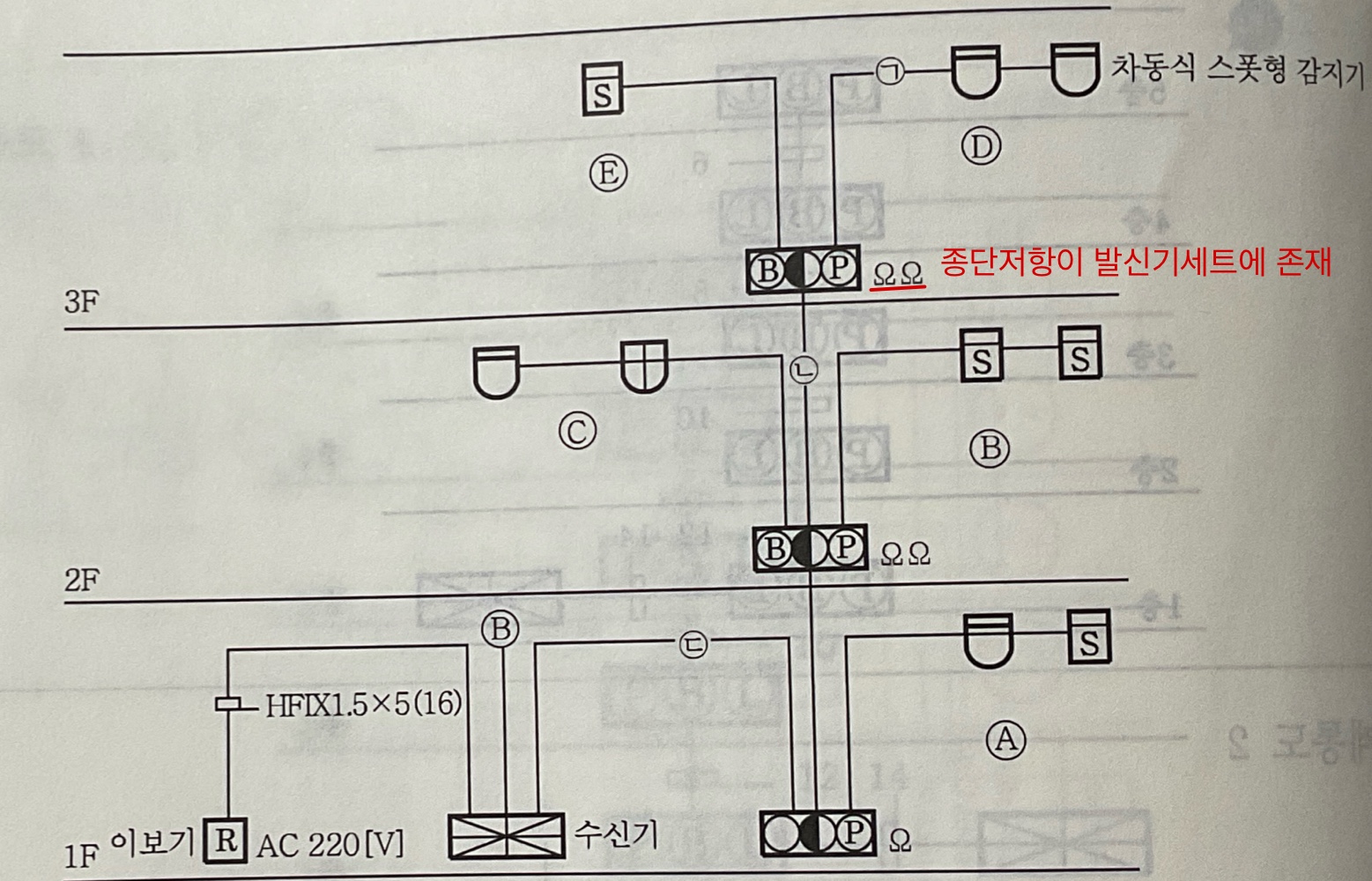

종단저항이 발신기세트 내에 있을 때



'ㄱ' 부분을 살펴보겠습니다.

발신기세트에서의 지구(신호)선 1개와 발신기공통선 1개는 차동식 스포트형 감지기 1로 연결되었다가

마지막 차동식 스포트형 감지기 2에서 종단저항이 있는 발신기세트로 다시 돌아와야합니다.

그렇기 때문에 'ㄱ' 부분의 배선은 지구(신호)선 2개, 발신기공통선 2개가 됩니다.



즉, P형발신기 - 차동식 스포트형 감지기 1 - 차동식 스포트형 감지기 2 - 차동식스포트형 감지기 1 - P형발신기

각 연결부위에는 지구, 공통 각 2가닥씩 배선됩니다.



.



※위의 두 가지 예시 모두 차동식 스포트형 감지기를 사용하고 있어서 송배선식을 전제로 했습니다.

하지만 만약 교차회로방식이 적용되었다면 여기에 x2 를 하면 되겠습니다.



+ Recent posts
